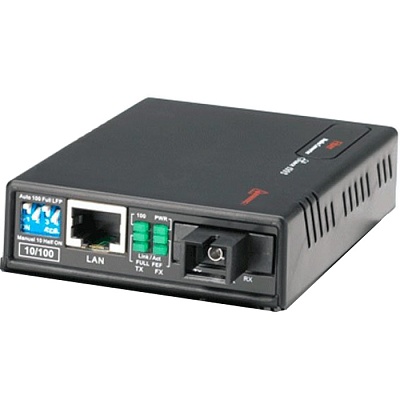

NF-W02R/A: Медиаконвертер

Медиаконвертер предназначен для преобразования сигналов между медными 10/100Base-TX и оптическими 100Base-FX сегментами сети Fast Ethernet по одномодовому кабелю SMF 9/125 на расстояния до 20 км. Медиаконвертер NF-W02R/A имеет пластиковый корпус и традиционное конструктивное исполнение: DIP-переключатели на передней панели, не скрытый оптический разъем Simplex SC,светодиодные индикаторы которого информируют о наличии питания, скорости передачи и статусе Ethernet интерфейсов.

Варианты подключения
Медиаконвертер NF-W02R/A можно использовать для соединений по схеме "точка-точка" или для централизованного подключения с использованием шасси R208, либо с использованием Ethernet коммутатора с SFP слотами. Для питания отдельного медиаконвертера используется внешний адаптер 12В/1А. Данное напряжение часто используется для питания видеокамер наблюдения, поэтому медиаконвертер NF-W02R/A по основным параметрам пригоден для подключения удаленных IP-телекамер.

Основные особенности:

 •  Поддержка IEEE 802.3/802.3u; 802.3x flow control
 •  Поддержка Half/Full duplex (10/100 Мбит/с)
 •  Автоопределение скорости (10/100M)
 •  Автоопределение типа кабеля (Auto-MDIX)
 •  Поддержка фреймов длиной до 1600 байт
 •  Поддержка функции LFP
 •  Поддержка 802.3af PoE (опционально)

Основные технические характеристики:

Электрический интерфейс
Стандарты	IEEE 802.3/802.3u 10/100Base-TX
	IEEE 802.3x Flow Control (Full duplex) и Back Pressure (Half duplex)
Дополнительно	Автоопределение скорости и типа кабеля
Оптический интерфейс
Разъем	Simplex SC
Тип кабеля	SMF 9/125 (одномодовый)
Скорость	100 Мбит/с
Расстояние	До 20 км (по одному волокну)
Длина волны	1310/1550 нм (WDM/ Bi-Di)
Общие характеристики
Ethernet MTU	Не менее 1550 байт
Буфер пакетов	128 КБ RAM
Наработка на отказ (MTBF)	> 50000 часов
Дополнительно	Поддержка PoE (опционально)
	Поддержка функции LFP
Эксплуатация
Питание	12 В 1 A (DC) внешний адаптер
	Диапазон питающего напряжения 7.5 – 25 В
Потребляемая мощность	До 3 Вт
Рабочий диапазон температур	От 0 до +45°С
Относительная влажность	От 10 до 90%
Размеры (шхвхг)	97х23х74 мм
Дополнительно	Шасси R208, для установки в 19" стойку
	Светодиодные индикаторы состояния
	DIP переключатели для настройки
Комплектация
Комплект поставки	Медиаконвертер
	Блок питания
	Компакт-диск (с документацией и ПО)

Руководство по эксплуатации (PDF)

<a href="http://beward-shop.ru/files/u1/%D0%A0%D1%83%D0%BA%D0%BE%D0%B2%D0%BE%D0%B4%D1%81%D1%82%D0%B2%D0%BE%20%D0%BF%D0%BE%20%D1%8D%D0%BA%D1%81%D0%BF%D0%BB%D1%83%D0%B0%D1%82%D0%B0%D1%86%D0%B8%D0%B8%20%D0%BC%D0%B5%D0%B4%D0%B8%D0%B0%D0%BA%D0%BE%D0%BD%D0%B2%D0%B5%D1%80%D1%82%D0%B5%D1%80%D1%8B%20NF-W02P%20NF-W02R.pdf" id="bxid_550348">Руководство по эксплуатации (PDF)</a>
